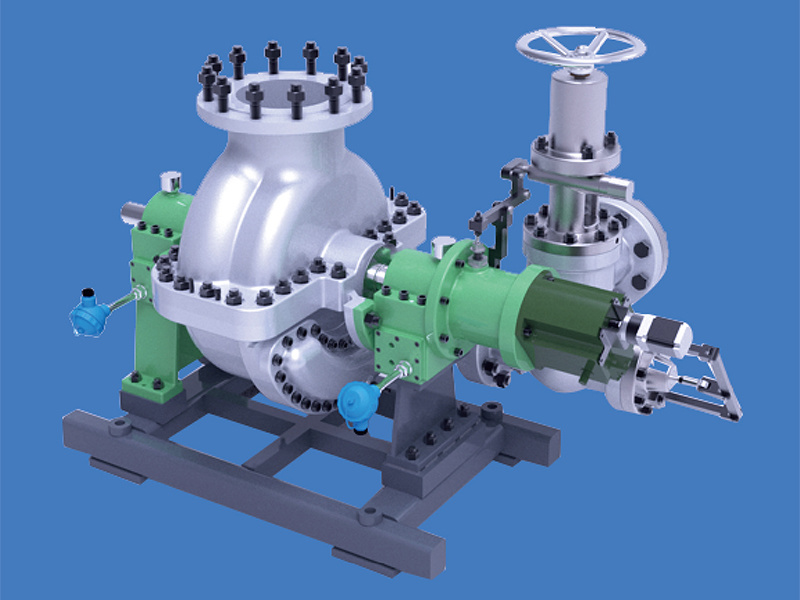

T400汽轮机

T400型汽轮机是单级背压式汽轮机，有一个复速级叶轮，叶轮节圆直径为400毫米，主轴转速为1500- 4500转/分，功率范围10-300KW可根据用户要求加装变速箱实现变速。该机型主要特点就是利用低温低压的饱和或过热蒸汽作为汽源拖动旋转机械做功实现能源的梯级利用以达到节能降耗的目的。

所属分类：

工业拖动汽轮机

关键词：

T400汽轮机

图文详情

结构特征：

　　结构形式：快装双支点冲动单级背压式汽轮机

　　布置方式：单层布置(可与拖动设备在同一底座)

　　机械调速：美国 woodward-TG13 TG17

　　电子调速：西门子或信捷 PLC 和伺服电动缸美国 woodward TG17E+2301

　　超速保护：两套机械飞锤式加电磁阀电子智能控制

　　汽封形式：含铝炭精弹簧补偿无间隙密封+不锈钢片迷宫式汽封

　　主汽门：一体化自动主汽门(速关调节组合阀)

　　主轴总装：复速级叶轮叶片，转子与叶轮过盈套装，叶轮叶片为嵌装式

　　润滑系统：配置甩油环结构的自润滑轴承

　　热胀补偿：前轴承支撑为挠性补偿板

技术规格：

106df2f8-e8cc-48b1-902d-b4aecac76d44

注:进排汽压力为绝对压力，汽轮机本体重量1T外形尺寸1400mm*800mm"1000mm
